Как построить график в Excel для курсовой: пошагово, с подписями осей и линией тренда

Как построить график в Excel: коротко

Выделите таблицу с данными вместе с заголовками, откройте вкладку Вставка и в группе Диаграммы выберите тип, например «График с маркерами». Затем кнопкой «+» (Элементы диаграммы) справа от диаграммы включите названия осей, легенду и при необходимости линию тренда. Готовую диаграмму скопируйте в Word и подпишите снизу: «Рисунок 1 — Название».

Ниже — каждый шаг подробно, на примере из типичной курсовой по экономике. Команды даны для русской версии Excel из Microsoft 365. В Excel 2016, 2019 и 2021 пункты меню называются почти так же, но могут немного отличаться расположением и формулировками.

Какой тип диаграммы выбрать

Тип диаграммы зависит от того, что вы хотите показать читателю. Преподаватель первым делом смотрит, подходит ли форма к смыслу данных.

Правила, которые экономят время на правках:

• круговую диаграмму берите, только если частей немного (обычно до 5–7) и они действительно складываются в целое;
• для динамики по годам лучше график или гистограмма, а не круговая;
• объемные (3D) диаграммы в учебных работах почти всегда хуже читаются, чем плоские.

Пример данных

Возьмем выручку условного предприятия за шесть лет:

Данные расположены в двух столбцах: в A годы, в B выручка. Единицы измерения сразу записаны в заголовке столбца — так они попадут и в легенду.

Построение графика по шагам

1. Выделите диапазон с данными. Если годы должны стать подписями по оси X, удобнее выделить только столбец с выручкой (B1:B7), а годы указать на шаге 4.
2. Откройте вкладку Вставка → группа Диаграммы → Вставить график или диаграмму с областями → График с маркерами.
3. Диаграмма появится на листе. Перетащите ее за рамку на свободное место и задайте размер за угловой маркер.
4. Проверьте подписи по оси X. Если там стоят 1, 2, 3…, откройте Конструктор диаграмм → Выбрать данные → в блоке Подписи горизонтальной оси (категории) нажмите Изменить и выделите годы A2:A7.

Как подписать оси и добавить название

Щелкните по диаграмме и нажмите кнопку «+» справа от нее. В списке элементов отметьте:

• Названия осей — появятся поля «Название оси» у горизонтальной и вертикальной оси. Щелкните по каждому и впишите текст: «Год» и «Выручка, млн руб.»;
• Название диаграммы — впишите название или снимите флажок (о том, когда его лучше убрать, ниже);
• Легенда — стрелка справа от пункта позволяет выбрать положение: снизу, справа, сверху.

Тот же набор есть на вкладке Конструктор диаграмм → Добавить элемент диаграммы.

Название вертикальной оси должно содержать единицы измерения: «Выручка, млн руб.», «Доля, %», «Цена, руб./кг». Без единиц график для преподавателя неполный, даже если они указаны в тексте.

Легенда нужна, если на диаграмме два ряда и больше или есть линия тренда. Если ряд один и тренда нет, легенду можно убрать: она дублирует название оси.

Линия тренда и R²: уравнение на диаграмме

Линия тренда показывает общую тенденцию и позволяет сделать простой прогноз. Как добавить:

1. Щелкните правой кнопкой мыши по линии ряда (по самим точкам) → Добавить линию тренда.
2. Справа откроется панель Формат линии тренда. Выберите тип: Линейная подходит для равномерного роста, как в нашем примере.
3. Внизу панели отметьте Показывать уравнение на диаграмме и Поместить на диаграмму величину достоверности аппроксимации (R^2).
4. Перетащите появившуюся надпись с уравнением в свободный угол, чтобы она не закрывала линии.

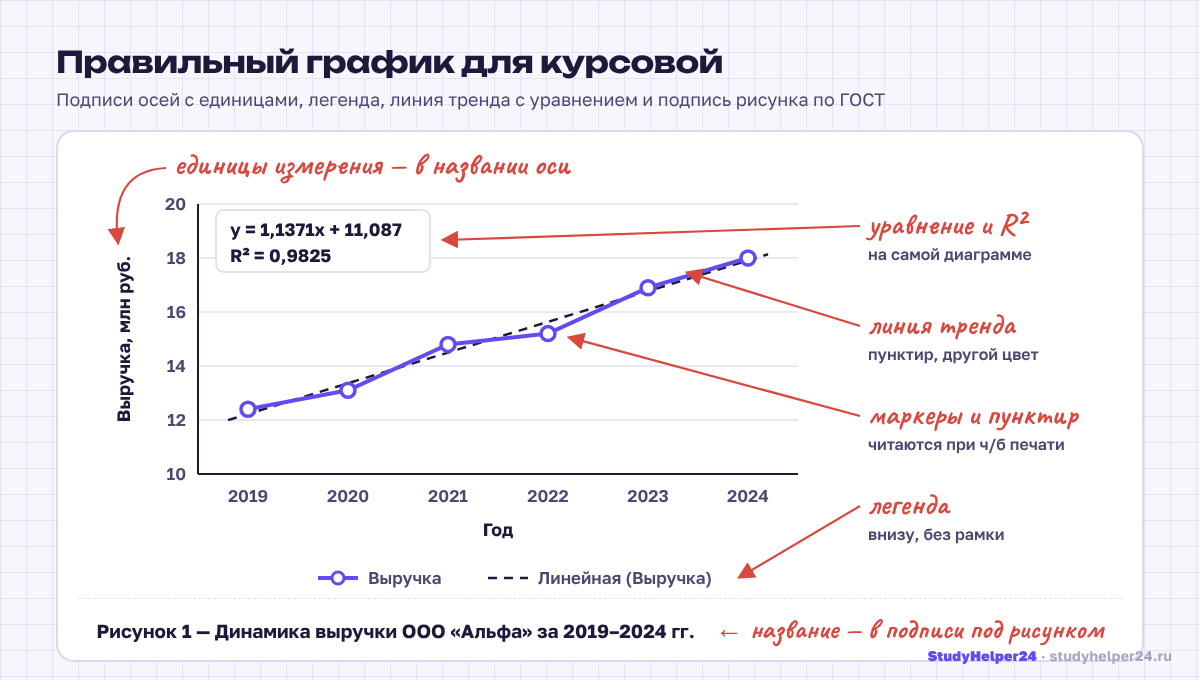

Для наших данных Excel покажет:

Как это читать:

• 1,1371 — средний прирост выручки за год, около 1,14 млн руб.;
• R² = 0,9825 — линейная модель объясняет около 98% колебаний выручки, тренд описывает данные очень хорошо. Чем ближе R² к 1, тем лучше линия подходит к точкам.

Важная деталь, на которой часто ошибаются. На диаграмме типа «График» Excel считает x не годом, а номером точки: 2019 — это x = 1, 2024 — x = 6. Поэтому прогноз на 2025 год считают при x = 7:

Если построить ту же зависимость на точечной диаграмме, где по оси X стоят сами годы, уравнение будет другим: y = 1,1371x − 2283,7. Наклон и R² те же, меняется только свободный член. Подставлять в него нужно уже год, а не номер.

Проверить уравнение без диаграммы можно функциями листа: =НАКЛОН(B2:B7;A2:A7), =ОТРЕЗОК(B2:B7;A2:A7) и =КВПИРСОН(B2:B7;A2:A7). Если в столбце A годы, получится вариант точечной диаграммы. Подробнее о построении и интерпретации модели — в статье «Регрессия в Excel».

Чтобы продлить линию тренда на будущий период, в той же панели в блоке Прогноз укажите «вперед на 1 период». Это наглядно, но в тексте все равно объясните, что прогноз условный и опирается только на прошлую динамику.

Как перенести график в Word без искажений

Выделите диаграмму в Excel (щелчком по рамке), нажмите Ctrl+C, перейдите в Word и вызовите Главная → Вставить → стрелка под кнопкой. Варианты вставки:

Для чистовика, который вы отправляете руководителю или печатаете, надежнее всего рисунок. Пока работа в процессе и цифры могут поменяться, удобнее связанный объект.

Чтобы график не исказился:

• задайте нужный размер еще в Excel: ширина диаграммы примерно по ширине текста на странице, около 16 см при полях 30 и 15 мм (подробнее о полях — в статье «Оформление курсовой по ГОСТ»);
• в Word меняйте размер только за угловой маркер, тогда пропорции сохраняются;
• шрифт подписей на диаграмме обычно делают таким же, как в тексте работы, или чуть меньше; точный размер уточните в методичке;
• поставьте рисунок в отдельный абзац без отступа первой строки и выровняйте по центру.

Подпись рисунка по ГОСТ

По ГОСТ 7.32-2017 диаграммы и графики считаются иллюстрациями и подписываются как рисунки. Подпись ставят под рисунком по центру:

Рисунок 1 — Динамика выручки ООО «Альфа» за 2019–2024 гг.

Правила, которые проверяют чаще всего:

• слово «Рисунок» пишется полностью, номер — арабскими цифрами, дальше тире и название с прописной буквы;
• точку в конце подписи не ставят;
• нумерация сквозная (Рисунок 1, 2, 3) или в пределах раздела (Рисунок 2.1); выбор задает методичка;
• в тексте до рисунка должна быть ссылка на него: «Динамика выручки показана на рисунке 1».

Раз название есть в подписи под рисунком, заголовок внутри самой диаграммы обычно убирают, чтобы не дублировать. Некоторые кафедры разрешают оставить оба — проверьте образец в методичке. Подробнее о подписях, нумерации и ссылках — в статье «Оформление таблиц и рисунков по ГОСТ».

График для черно-белой печати

Многие курсовые печатают на черно-белом принтере, и тогда синяя и красная линии становятся одинаково серыми. Что сделать заранее:

• разные ряды различайте типом линии (сплошная, пунктир, штрих-пунктир) и формой маркеров (круг, квадрат, треугольник). Настраивается в панели Формат ряда данных → значок заливки → Линия и Маркер;
• столбцы гистограммы залейте разной плотностью серого или узором: Заливка → Узорная заливка;
• быстро проверить вид можно через Конструктор диаграмм → Изменить цвета → монохромную палитру;
• уберите лишнее: темный фон, тени, объем, густую сетку.

Если работа сдается только в электронном виде, цвет допустим, но различимые маркеры и типы линий все равно помогают читать график.
